（一）产品概述

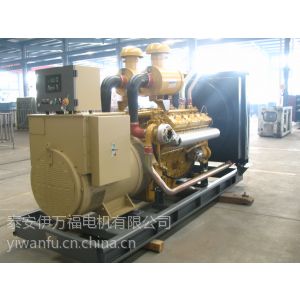

（1）发电机组结构概述：发电机、柴油机共同安装在钢性公共底架上，控制系统(控制箱)置于发电机***，具有结构紧凑、体积小、重量轻、外形美观、移动方便和性能价格比优越等特点，以及：

···良好的启动和承受载荷能力           ···良好的操作经济性

···低排放、低噪声                     ···易安装、易维护

···良好的环境适应能力

（2）发电机组底架减震措施：机组为槽钢底座一体化结构，槽钢底座与安装底板间设有高效减震装置，可吸收机组绝大部分的震动，机组单振幅度小于0.3mm，使得机组的安装极为简便。该减震装置还可有效地隔绝外部震动对机组的影响，确保移动车体行驶过程中的正常颠簸不会损坏发电机组。

（3）机组在下列条件下能够可靠工作：

a、海拔高度不超过1000米

b、环境温度不大于40℃

c、空气相对湿度不大于95%

由于海拔高度超过1000米后,空气会变得稀薄,而发电机是靠风扇进行空气冷却的,故发电机的冷却效果将会变差,所以对超过1000米的海拔高度要求发电机降功率使用,以避免发电机过热。但这并不表示海拔低于1000米时，发电机功率可以增加。
　　对超过1000米时，发电机的实际输出功率应乘以以下修正系数:
　　海拔高度（M）　　修正系数
　　1,500　　 　　　　0.97
　　2,000　　 　　　　0.94
　　2,500　　 　　　　 0.91
　　3,000　　 　　　　 0.85
　　3,500　　 　　　　 0.82

4,000　　 　　　　 0.77

（二）柴油机概述

上柴系列

上海柴油机股份有限公司前身为中国农业机械公司吴淞制造厂，1953年，正式命名为上海柴油机厂，自主开发成功了6135系列柴油机，并成为国家台推土机、装载机和重型载重机的配套动力，上柴人用历史事实次证明了“动力改变世界”的梦想。

目前，上柴已经是一家股份制上市公司（1993年上市），总资产达27。23亿元，同时，也是批被评为上海市质量金奖的五家企业之一。“东风”商标为“***”。

• 12V135系列柴油机是专门为用户扩展电站功率范围而设计开发的产品，功率范围从176.5KW-555KW，转速1500转/分，配套简单，操作方便，特别是今年新开发的12V13***ZLD型柴油机，采用了闭式水循环系统和中冷技术，以它优良的动力性、经济性、可靠性和低廉的价格迅速占领了300KW市场，真正为用户提供了一款价廉物美的好产品。

（三）伊万福发电机概述

我公司生产的WF/WFD系列无刷三相同步发电机是借鉴原泰安电机厂多年设计生产发电机的技术和经验，结合国内外近几年发电机设计、生产技术的发展趋势，设计生产的***无刷发电机系列产品，该系列产品采用钢板机座，整体凸极转子、无刷励磁、H级绝缘结构、“AVR”自动电压调节器调节等***技术，具有体积小、重量轻、功率大、可靠性高、电压调整率好等特点，产品达国内外***水平，在技术水平及技术含量上已超过斯坦福、马拉松电机等品牌。

1)、无刷，H级绝缘，防坠物护网保护

．  标准IP21(或NEMAl)防护等级

．  IC01冷却系统

．  全浇筑防潮绕组

．  交流励磁机，旋转整流单元

．  定子绕线组环氧胶覆盖

．  转子和励磁机灌注高温聚脂胶，防止油和酸性物质腐蚀

．  转子动平衡符合BS5625***2．5标准

．  ***润滑脂密长奉命轴承

．  转子硅钢片机械契紧

．  匹配2／3节距低电抗绕阻，改进谐波特性，增强并联能力

．  胶体固化自动调压器，自励磁，自调整

2)、该电机为旋转磁极，无刷型、单轴承；3相4线、50HZ、0．8(滞后)功因，反应速度小于0.05S的发电机：发电机电枢固定，而磁极旋转，无滑环及电刷结构使得发电机可输出较大的电流和电压，同时也不需对电刷和滑环进行维护；单轴承发电机可***极高的同轴度，并且发电机在高速运转过程中，具有自动对心功能，降低自身的振动及噪声；发电机转子经过严格的平衡试验，也能***发电机高速平稳运转

     3)、绝缘和浸漆：绝缘等级为“H”级，电流过载性能力1.5倍额定电流不少于120S,所有绕制的零部件均采用专门研制的特殊材料并采用特殊的工艺浸漆的，为发电机在恶劣环境中运行提供保障；专门开发的树脂基材料为线圈和各旋转部件提供了高加工强度和高机械强度

  4)、发电机防护：发电机防护等级为IP21；为适应重灰尘的使用环境，可为发电机选用冷却空气过滤器

  5)、绕组的设计带来电气性能的***提高：绕组为2／3节距绕制，能有效地消除电压的三 次谐波(3、5、15…．)，是非线性负载的不间断供电的设计；在并联或与电网并联 时，2／3节距结构抑制了有时较大的线圈节距所产生的过大的中性电流；发电机配有一个的阻尼绕组，减少发电机在并联工作时振荡；绕组以2／3节距绕制，并且精心设计的整体凸型转子形成的齿的设计能***抑制绕组输出电压的波形畸变。

  6)、轴承密封设计，不需维护

  7)、励磁系统：  无刷发电机通过自动电压调整器(AVR)向励磁机定子提供电力，AVR中的高效率半导体确保发电机输出电压从最初较低的剩磁电压逐渐增大至额定值。励磁机转子的输出功率通过三相全波桥式整流器输出给主机转子，该整流器设有浪涌抑制器保护装置，可避免由诸如短路或并联时相位不同步而引起的冲击。机组自身的震动及噪声在同类产品中处于较低水平，发动机与发电机采用SAE标准连接，能***极高的同轴度，进而使得机组自身振动极低。
